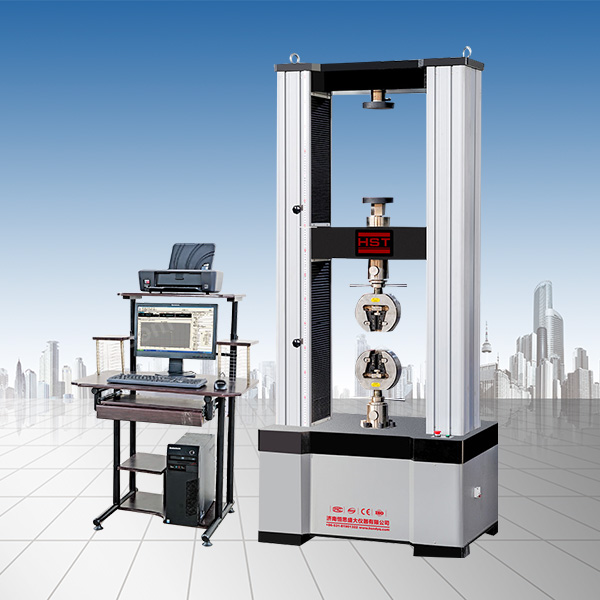

微機控制電力絕緣子拉力試驗機
微機控制電力絕緣子拉力試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
產品詳情參數 / PARAMETER
微機控制電力絕緣子拉力試驗機可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
微機控制電力絕緣子拉力試驗機 主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
臺式主機（鋁合金罩板） |
一臺 |
|
交流伺服電機 |
臺灣東元電機 |
一臺 |
|
交流伺服驅動器 |
臺灣東元電機 |
|
|
控制器 |
HST-AD800 |
一套 |
|
負荷傳感器 |
廣測 |
一臺 |
|
中文版試驗軟件 |
|
一套 |
|
負荷傳感器 |
300KN |
一支 |
|
拉伸夾具 |
X304 |
一套 |
|
壓縮夾具 |
YS304 |
一付 |
|
計算機 |
聯想主流配置 |
一臺 |
|
打印機 |
HPA4彩色噴墨打印機 |
一臺 |
微機控制電力絕緣子拉力試驗機 技術指標
|
型號 |
WDW-300D |
|
試驗力 |
300kN |
|
試驗機級別 |
1級 |
|
試驗力測量范圍 |
2%～100%FS |
|
試驗力示值相對誤差 |
≤±0.5% |
|
試驗力分辨力 |
1/300000FS |
|
橫梁位移示值相對誤差 |
≤±0.5% |
|
位移分辨力 |
0.0001mm |
|
變形示值相對誤差 |
≤±0.5% |
|
變形分辨力 |
1/100000FS |
|
橫梁速度調節范圍 |
0.0005～200mm/min |
|
橫梁速度相對誤差 |
≤設定值的±0.5%以內 |
|
力控速率調節范圍 |
0.005%～0.5%FS/ S |
|
力控速率相對誤差 |
±0.5%以內 |
|
變形控制速率調節范圍 |
0.02%-5%FS/ S |
|
變形控制速率相對誤差 |
速率小于0.05%FS時，2%FS/ S以內； 速率大于0.05%FS時，0.5%FS/ S以內； |
|
恒力、恒變形、恒位移控制范圍 |
0.5%～100%FS； |
|
恒力、恒變形、恒位移控制精確度 |
設定值≥10%FS時，設定值的±0.1%以內； 設定值<10%FS時，設定值的±1%以內 |
|
有效試驗寬度 |
600mm |
|
拉壓空間 |
1100mm |
