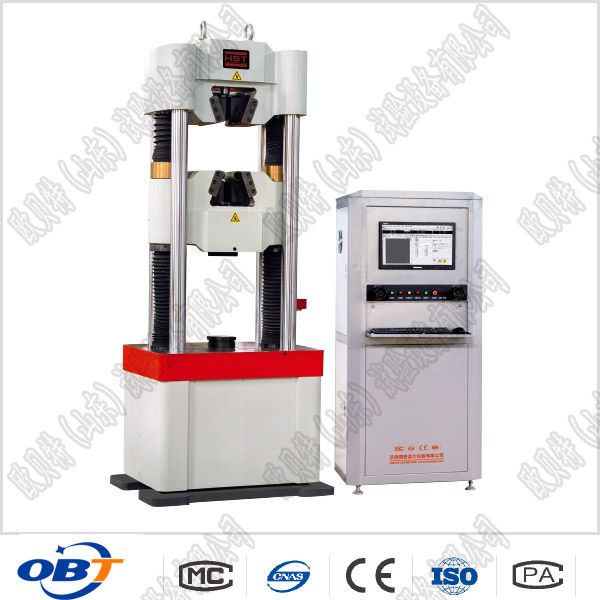

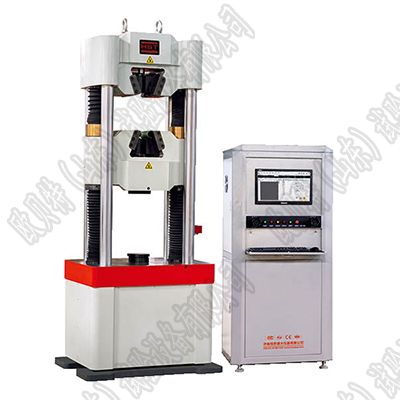

一、20噸腳手架扣件試驗機設備概述：

主機：DW-200JE微機控制腳手架扣件試驗機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲，橫梁無級升降。

傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。

DW-200JE微機控制腳手架扣件試驗機電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。

控制器直接插在計算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。

二、20噸腳手架扣件試驗機滿足標準：

1）GB/T2611-2007《試驗機通用技術要求》；

2）GB/T228-2010《金屬材料室溫拉伸試驗方法》；

3）GB/T16491-2008《電子萬能材料試驗機》；

4）JJF1103-2003《萬能試驗機計算機數據采集系統評定》；

5）GB/T16825-1997《拉力試驗機檢驗》；

6）GB15831-2006《鋼管腳手架扣件》；

7）GB24910-2010《鋼板沖壓扣件》；

8）JJG139－2014《拉力壓力和萬能試驗機》

三、20噸腳手架扣件試驗機技術參數：

序號項目名稱鋼管腳手架扣件試驗機參數：

1設備型號DW-200JE；

2試驗機精度等級0.5級；3試驗力（雙傳感器）200\5；

4試驗力測量范圍0.8-200\0.02-5；5試驗力示值相對誤差優于示值的±0.5%；

6試驗力分辨率試驗力的1/±500000；7試驗力小讀數500的0.01\5的0.001N；

8變形測量范圍0.2%-100%FS；9變形示值相對誤差優于示值的±0.5%；

10變形分辨率變形量的1/±500000；11位移示值相對誤差優于示值的±0.5%；

12位移小讀數0.001㎜；13力控速率調節范圍0.002-5%FS/S；

14力控速率相對誤差設定值的±0.5%以內；15變形速率調節范圍0.002—5%FS/S；

16變形控制速率相對誤差速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時、為設定值的±0.1%以內；

23恒變形控制精度；24恒位移控制精度；25有效拉伸空間＞750㎜（支持定制）；

26有效壓縮空間＞750㎜（支持定制）；27橫梁移動空間＞1000㎜（支持定制）；

28有效試驗寬度450㎜（支持定制）；

29主機外形尺寸約960*780*2420mm；

30電源220V±10% 50HZ，2.5kW；

31主機重量約1260KG。
